帳票・点検データを出力する

概要

定期点検では、基本情報、現地状況写真、損傷登録、損傷程度の評価、損傷図を確認してから点検データ出力へ進みます。

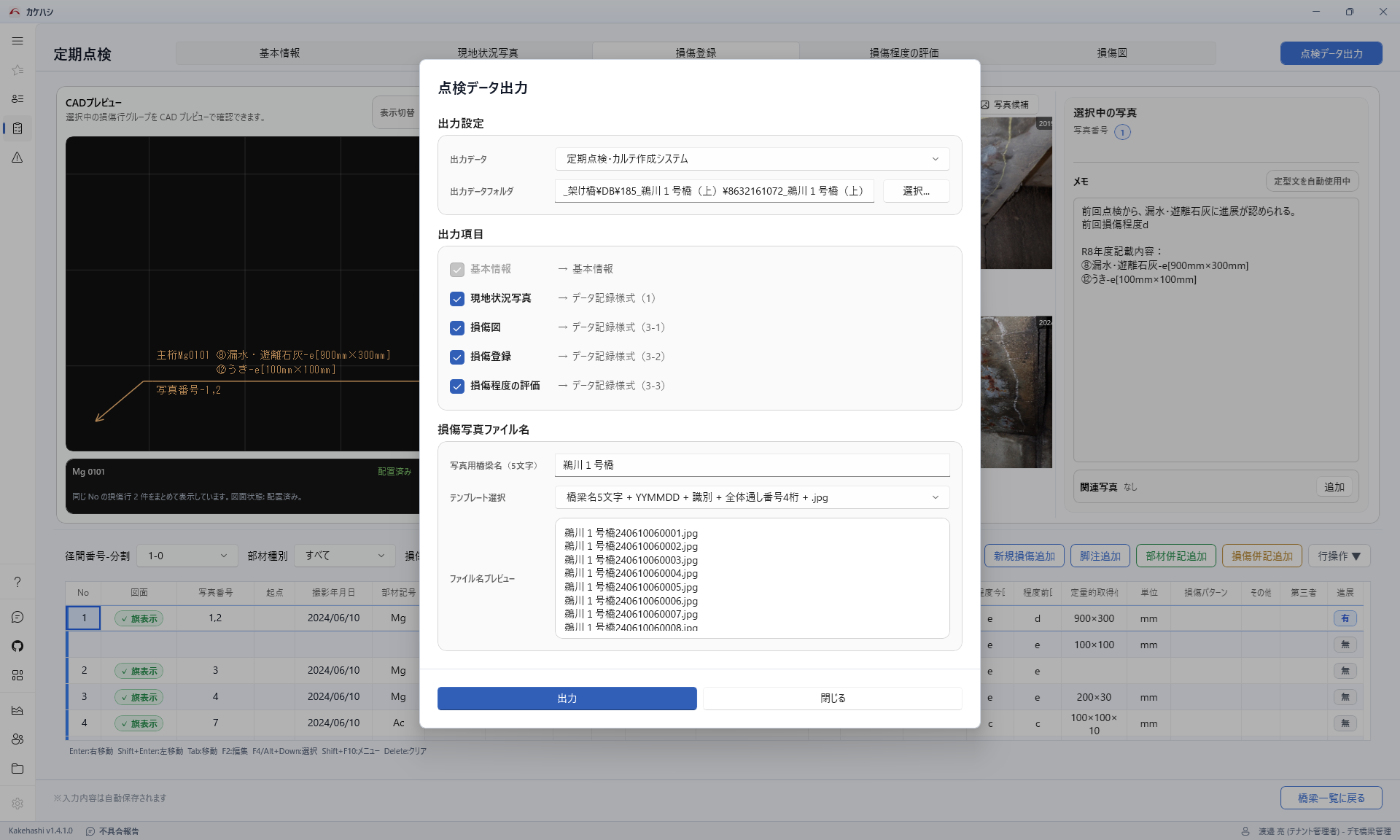

出力画面のタイトルは「点検データ出力」です。出力項目には「基本情報」「現地状況写真」「損傷図」「損傷登録」「損傷程度の評価」があります。

手順

• 橋梁一覧で点検データを作成または選択してから定期点検を開きます。
• 基本情報を確認し、現地状況写真、損傷登録、評価、損傷図の順に入力内容を確認します。
• タブを切り替える前に保存状態と CAD 同期状態を確認します。
• 出力前に未入力項目、写真番号、部材番号、図面反映状態を確認します。

1. 出力項目を確認して実行する

1. 「点検データ出力」を開きます。
2. 「出力データフォルダ」を選択します。
3. 出力する項目を確認します。
4. 基本情報、写真番号、部材番号、損傷図の反映状態を確認します。
5. 「出力」を実行します。
6. 外部の定期点検・カルテ作成システムへ渡す出力データフォルダを確認します。

出力前に確認すること

• 基本情報、現地状況写真、損傷図、損傷登録、損傷程度の評価の出力対象
• 出力データフォルダの場所と書き込み権限

注意事項

• 定期点検・カルテ作成システム出力では基本情報が必須です。
• 損傷登録の変更は、損傷程度の評価や損傷図に影響します。
• 写真番号、部材番号、CAD同期状態を確認してから出力します。
• 出力データフォルダが見つからない場合は、フォルダの存在とアクセス権限を確認してください。

FAQ

出力結果が想定と違います。

基本情報、写真番号、部材番号、損傷登録、損傷程度の評価、損傷図の反映状態を順に確認します。

写真が帳票に出ません。

現地状況写真の出力対象、写真番号、分類、写真ファイルの参照状態を確認してください。
